    红外截止滤光片助力电子产品更好发挥作用

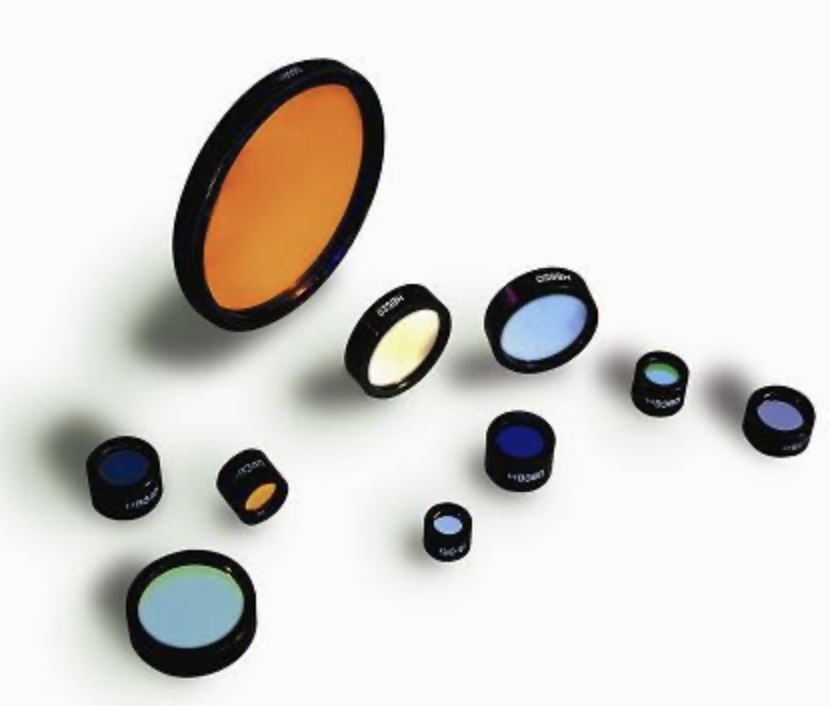

    红外截止滤光片又称红外滤光片或吸热过滤片(IR-CUT FILTER,简称IRCF),是一种用于过滤红外波段的滤镜,IRCF利用精密光学镀膜技术在白玻璃、蓝玻璃或树脂片等光学基片上交替镀上高低折射率的光学膜。由于光线进入镜头后,可见光和红外光经折射在不同的靶面成像,红外光会在可见光成像的靶面形成虚像,影响图像的颜色和质量。IRCF可通过实现近红外光区截止以消除红外光对成像的影响,是高性能摄像头的必备组件。

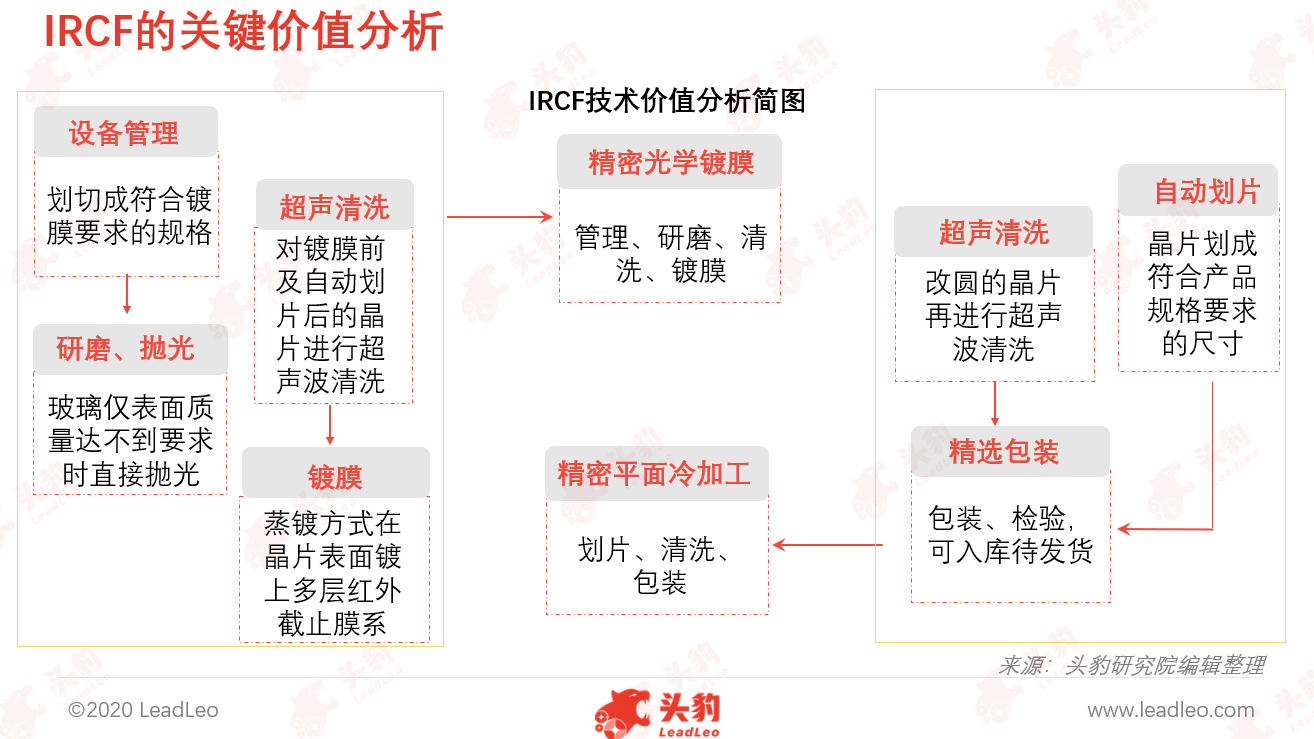

    红外截止滤光片核心价值流程分析

    IRCF制造的关键产品技术包括膜系设计技术、精密平面光学冷加工技术、光学级超声波清洗技术、精密光学镀膜技术、半导体级切割技术、表面质量控制技术,其中精密平面光学冷加工技术和精密光学镀膜技术是最为关键的技术。

    (1)精密平面光学冷加工技术

    精密平面光学冷加工技术是一项研究光学零件制造过程与工艺原理,且实践性很强的应用技术。其包括最基本的制造光学零件的研磨、抛光工艺、光学加工过程中所采用的各种辅助工艺和光学辅料的制备工艺等。因此,精密平面光学冷加工技术是一门涉及不同加工机理、材料学、控制学和测量学等方面的一门新颖的学科和技术。

    (2)精密光学镀膜技术

    精密光学镀膜技术是以薄膜光学为理论基础的、以光学镀膜工艺为根本的一项实践性较强的学科和技术。研究的对象是薄膜对光的反射、透射、吸收特性、偏振效应等,是现代光学不可缺少的组成部分。目前该行业基本采用热蒸发镀膜技术,其优点是工艺简单稳定,缺点是易出现膜层不够致密,导致膜层容易吸潮,进而使光谱曲线产生不利的变化,从而引起成像色彩的变化。未来该细分领域技术的发展趋势是采用离子源辅助镀膜技术,用以提高光谱曲线的温度稳定性。

    IRCF硬件实力凸显,未来终端市场如何发展

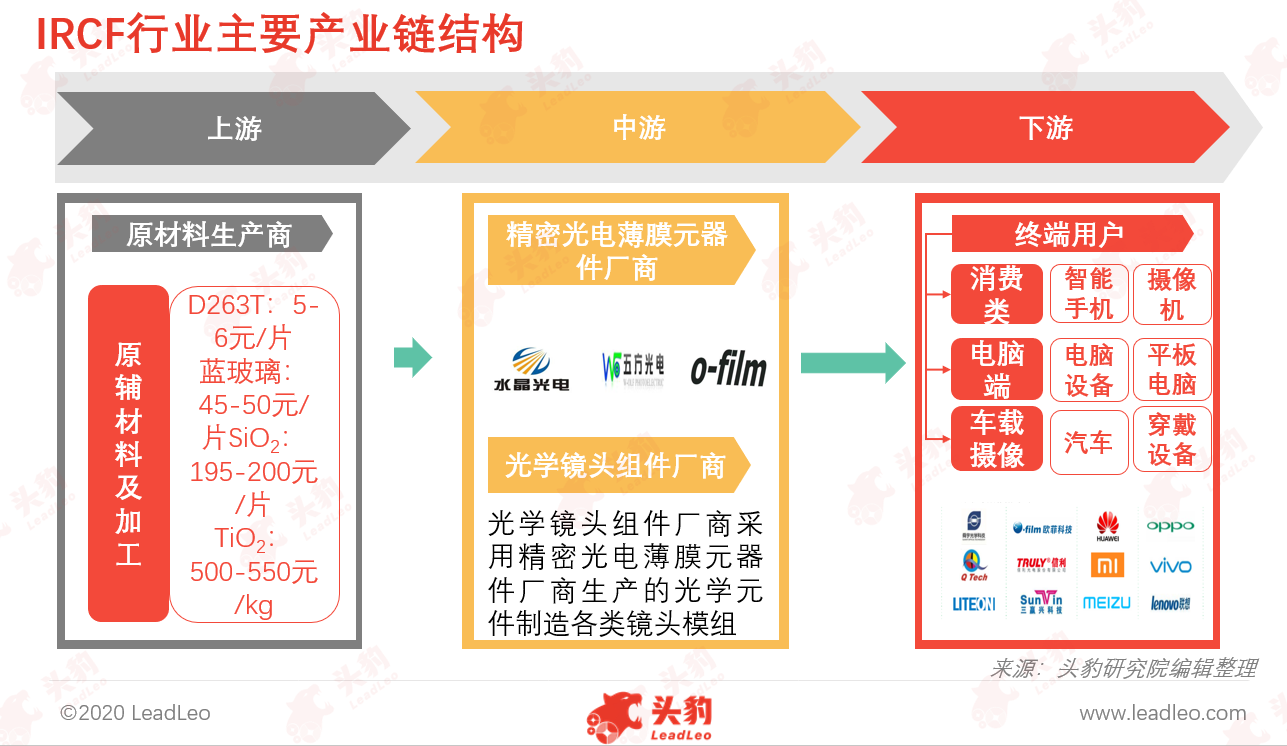

    IRCF行业所处细分行业价值链中,上游为原材料生产企业,主要原材料包括D263T光学玻璃、蓝玻璃、光学水晶、SiO2、TiO2等。

    IRCF行业中游为精密光电薄膜元器件厂商和光学镜头组件厂商,精密光电薄膜元器件厂商采用上游原、辅材料生产光学低通滤波器、红外截止滤光片等光学光电子元器件产品,供应给镜头模组,光学镜头组件厂商采用精密光电薄膜元器件厂商生产的光学元件制造各类镜头模组,最终提供给下游终端客户。

    IRCF行业下游为各类终端产品生产厂商,中游的元器件和镜头模组最终提供给下游生产消费类电子和安防设备等终端产品。IRCF和数码相机、数码摄像机、视频监控摄像头等下游产品的镜头组是一配一的对应关系,未来的发展前景和市场容量同下游产品的发展趋势密切相关。

    终端产品相关利好推动,IRCF规模效应凸显

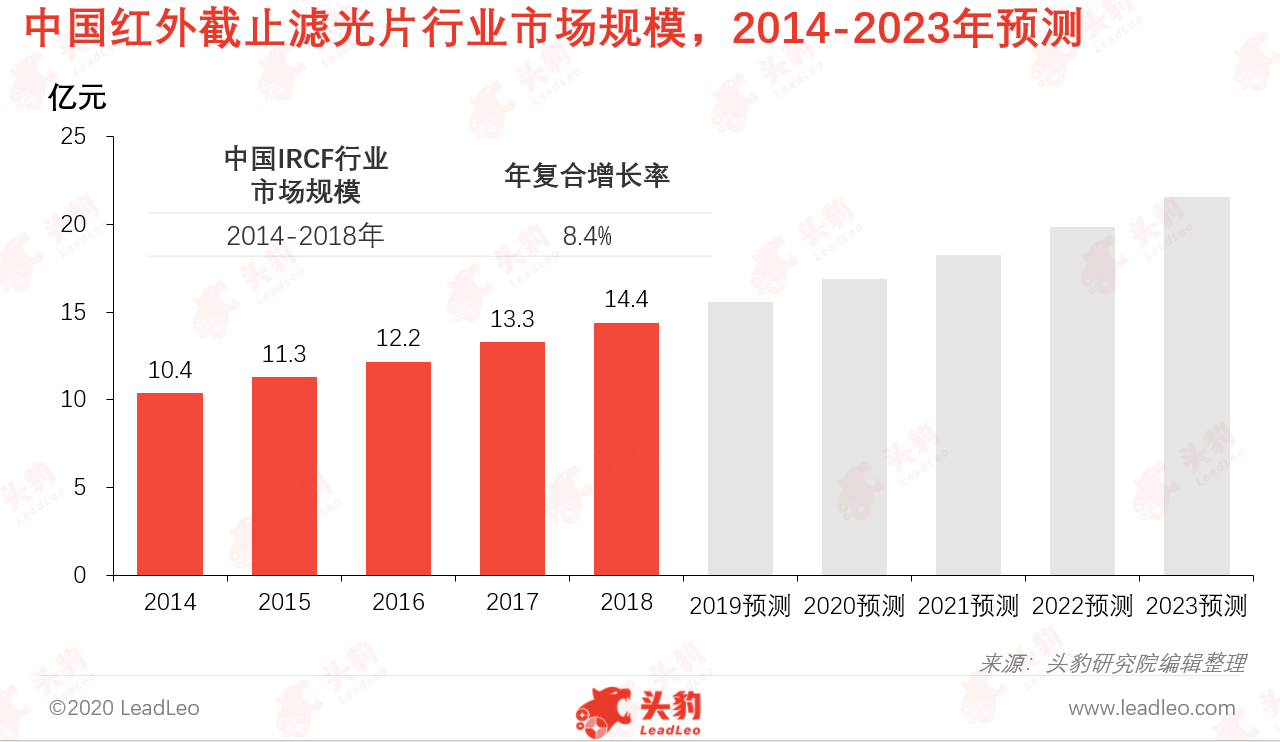

    中国IRCF行业虽然起步较晚,随着中国经济的快速发展,中国IRCF市场的投资规模持续扩大,IRCF作为可拍照手机摄像头的重要光学部件,中国市场对红外截止滤光片的需求量也日益加大,近几年中国IRCF销售量已连续5年保持20%左右的增长率,远高于全球市场5.1%的年均复合增长率。

    2014-2018年,IRCF行业规模增长迅速原因包括:

    (1)近年来,全球智能手机出货量保持较高水平,光学领域成为智能手机创新的重要方向,以及消费类电子产品不断的更新换代,使得IRCF上游行业的产品结构不断升级;

    (2)下游终端用户对手机拍照质量的要求不断提高,未来双摄、三摄成为高端智能手机的标配,根据数据显示,2017年全球摄像头模组的出货量为35.8亿颗,双摄手机渗透率约为5%,2018年全球摄像头模组的出货量预计为36.4亿颗,双摄手机渗透率为20%。除双摄渗透率不断提高外,智能手机朝着三摄、多摄的方向发展,进一步加大智能手机摄像头模组及IRCF的市场需求;

    (3)在智能产品全面屏的浪潮下,3D人脸识别、虹膜识别等技术已成为高端智能手机实现全面屏的主流解决方案,随着全面屏手机渗透率的提高,IRCF的市场需求亦将大幅上升。

    (4)随着技术的进步,将会有更多的消费类电子产品集成摄像功能,例如车载摄像头和安防监控也是IRCF的重要应用领域,电子产品的大量应用将刺激IRCF需求的进一步增长。

    Ø 智能手机高速发展,进一步带动IRCF产业

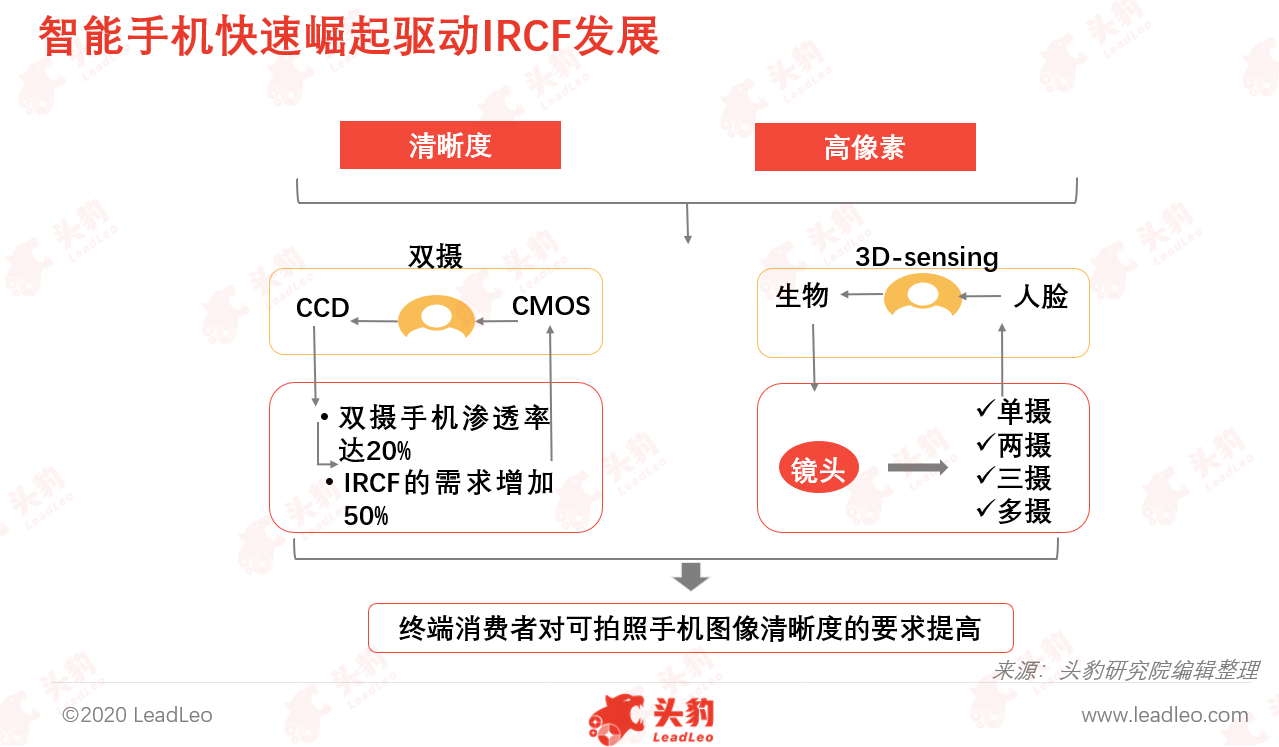

    智能手机市场是IRCF重要的下游市场,随着光学领域创新不断,摄像功能目前已成为手机标配,终端消费者对可拍照手机图像清晰度的要求提高,希望摄像功能具有更高像素,与之相对应,对于IRCF的产品要求也更为苛刻。CCD、CMOS的高像素成像要求将成为IRCF行业的主要驱动因素。

    此外,双摄手机渗透率逐步提高,2017年,双摄手机渗透率达20%,预计2020年,双摄手机渗透率将超过60%,相比单摄手机前后各一个摄像头的配置,双摄手机的后置双摄像头相当于摄像头数量及IRCF的需求增加50%。

    Ø 全新5G下,IRCF将迎来增长点

    5G的推广将显著刺激消费者的换机需求,同时带来智能手机硬件配置升级,双摄、三摄渗透率将提升。此外,超高清视频、无人驾驶、人脸识别、AR/VR等功能的普及,IRCF市场需求将显著增长。5G给IRCF行业带来的发展机遇,将进一步扩大IRCF产能,实现IRCF产品的多元化和高端化,满足5G发展带来的市场需求。

    深度见解:功能日渐丰富和科技更加多元化的红外截止滤光片将迎来快速发展期

    中国IRCF市场属于完全竞争市场,中国政府不限制新厂商的进入。此外,近几年可拍照手机、电脑内置摄像头和汽车摄像头这些下游产业高速发展,形成了对整个IRCF产品的巨大需求,导致一些新厂商也纷纷进入IRCF市场领域,但由于该产品涉及精密平面光学冷加工技术、精密光学镀膜技术和准半导体洁净技术,学科跨度较大,就技术方面而言,新厂商进入该市场难度较大。同时,由于中高端IRCF的需求比重逐渐增大,低端产品占比下降且利润下滑成为微利产品,新厂商必须能够生产中高端产品才可获得较大利润,但中高端产品对工艺设计和生产装备的生产管理要求更高,技术难度更大,新厂商进入该市场难度更大。此外,由于该行业主要客户为跨国知名公司,对IRCF的产品质量和生产规模有较高的要求,对供应商的认证体系繁复且周期长。
